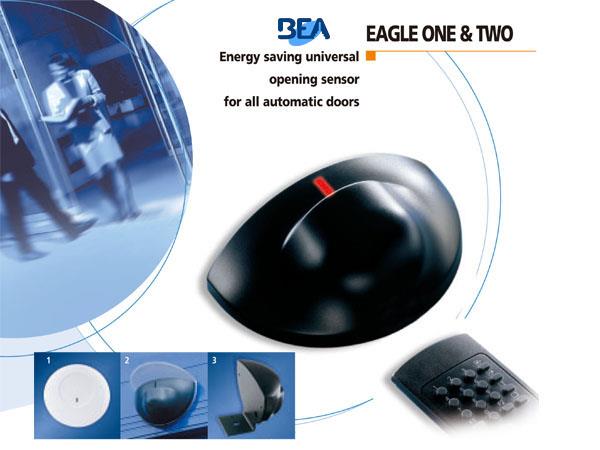

BEA Eagle 1-2 雷達感應器



BEA Eagle 1-2 雷達感應器

產品介紹

商品／實績名稱

 BEA Eagle 1-2 雷達感應器

商品／實績編號

 5

商品／實績介紹

 技術規格
微波技術和微處理器
頻率發射24.175千兆赫
輻射功率<20dBm的EIRP
發射功率密度<<5毫瓦/平方厘米
安裝高4米最高。
從0°到90°的垂直傾斜角度
從-30°至30°的橫向

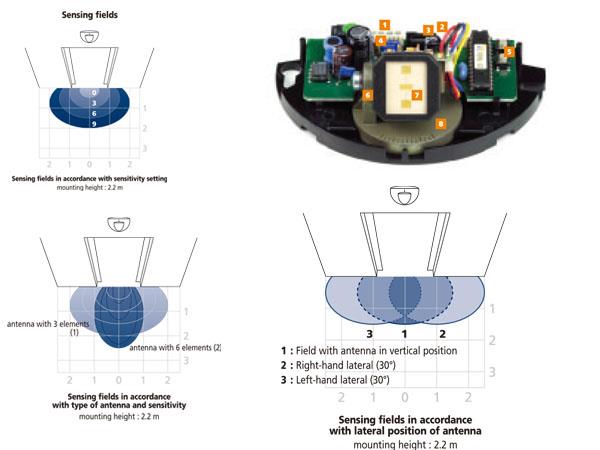

檢測範圍（安裝高度2.2 M）
•廣泛的傳感區域4米（寬）×2米（D）
•狹窄的感應區2米（寬）×2.5米（D）
檢測模式運動
分鐘。檢測速度5厘米/秒（傳感器軸測量）
供電電壓12 V至24 V AC±10％
12 V至24 V DC+30％/-10％
電源頻率50至60赫茲
消耗功率<2 W（VA）
標準輸出繼電器（無電位轉換的
聯繫）
•最大值。接觸電壓42 V AC/60 V DC
•最大值。聯繫當前1 A（電阻）
•最大值。開關電源30 W（DC）/60 VA（AC）
保持時間0.5秒，以9秒（可調）
手動調整
•靈敏度2個按鍵+和 -
•遙感領域的雙機械調整的方向，
橫向和垂直
•2平面天線之間的感應區選擇形狀
遙控器調整
•靈敏度十個級別（0〜9）
•檢測模式單向/雙向，MTF（僅有Eagle One）
•從0.5秒保持時間為9 S在10個步驟
•免疫準的存在，正常，升高
免疫
•輸出配置主動/被動，永久打開/關閉
•保密碼4位數的訪問代碼
溫度範圍-20°C至+55°C
免疫力R＆TTE1999/5/ EC - EMC89/336/ EEC
外形尺寸120毫米（W）×80毫米（高）×50毫米（D）
重量0.215公斤
材質ABS
外殼顏色無菸煤灰色（標準）
鋁完成或白色
電纜長度2.5米
防護等級IP54
Technical specifications
Technology microwave and microprocessor
Frequency emitted 24.175 GHz
Radiated power < 20 dBm EIRP
Power density emitted << 5 mW/cm2
Mounting height 4 m max.
Tilt angles from 0° to 90° vertical
from –30° to 30° lateral
Detection area (mounting height : 2.2 m)
• wide sensing field 4 m (W) x 2 m (D)
• narrow sensing field 2 m (W) x 2.5 m (D)
Detection mode motion
Min. detection speed 5 cm/s (measured in the sensor axis)
Supply voltage 12 V to 24 V AC ±10%
12 V to 24 V DC +30% / –10%
Mains frequency 50 to 60 Hz
Power consumption < 2 W (VA)
Standard output relay (free of potential changeover
contact)
• max. contact voltage 42 V AC / 60 V DC
• max. contact current 1 A (resistive)
• max. switching power 30 W (DC) / 60 VA (AC)
Hold time 0.5 s to 9 s (adjustable)
Manual adjustments
• sensitivity 2 push buttons + and –
• orientation of sensing field dual mechanical adjustment,
lateral and vertical
• shape of sensing field choice between 2 planar antennas
Remote control adjustments
• sensitivity ten levels (0 to 9)
• detection mode uni-/bidirectional, MTF (Eagle One only)
• hold time from 0.5 s to 9 s in 10 steps
• immunity quasi-presence, normal, increased
immunity
• output configuration active/passive, permanently open/closed
• security code 4-digit access code
Temperature range –20°C to +55°C
Immunity R&TTE 1999/5/EC - EMC 89/336/EEC
Dimensions 120 mm (W) x 80 mm (H) x 50 mm (D)
Weight 0.215 kg
Material ABS
Housing colour anthracite grey (standard)
aluminium finish or white
Cable length 2.5 m
Degree of protection IP54

適用範圍



規格圖說
