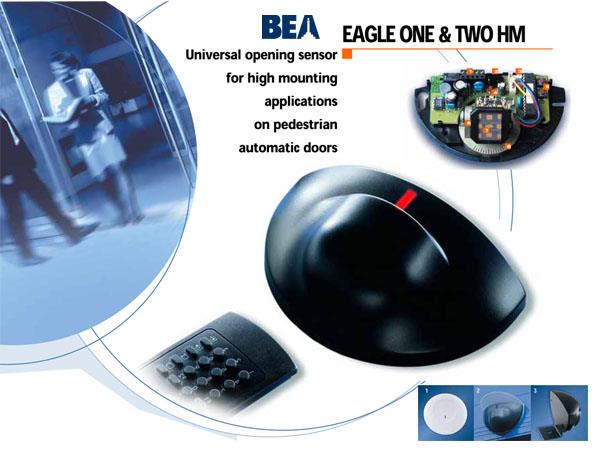

BEA Eagle 1-2HM 雷達感應器



BEA Eagle 1-2HM 雷達感應器

產品介紹

商品／實績名稱

 BEA Eagle 1-2HM 雷達感應器

商品／實績編號

 4

商品／實績介紹

 技術規格
微波技術和微處理器
頻率發射24175千兆赫
發射功率密度<< 5毫瓦/平方厘米
安裝高度5米最大。
從0°到90°的垂直傾斜角度
從-30°至30°的橫向
檢測區域（典型值）4.米（寬）×2.5米（D）
檢測模式運動
檢測速度（最小）5.厘米/秒。 （傳感器的軸測量）
供電電壓12 V至24 V AC±10％
12 V至24 V DC + 30％/ -10％
電源頻率50至60赫茲
消耗功率<2 W
標準輸出繼電器（免費勢觸點）
•接觸電壓42 V AC / 60 V DC
•觸點電流1的電阻
•開關電源30 W（DC）/ 60 VA（AC）
輸出保持時間0.5秒。到9秒。 （可調）
手動調整
•靈敏度2個按鍵（+和 - ）
•傳感領域的雙機械方向（橫向和縱向）
遙控器調整
•靈敏度10級（0〜9）
•保持時間10水平（0.5秒至9 S）
•檢測模式單向，雙向，MTF，
反向（EAGLE ONE HM只）
•安裝高度標準，高
•輸出配置主動/被動
•門控自動，永久開放/關閉
•安全從1至4位訪問代碼
溫度範圍為-20°C至+ 55°C
標準的R＆TTE 1999/5 / EC - EMC 89/336 / EEC
外形尺寸120毫米（W）×80毫米（高）×50毫米（D）
重量0215千克
Technical specifications
Technology microwave and microprocessor
Frequency emitted 24,175 GHz
Power density emitted << 5 mW/cm2
Mounting height 5 m max.
Tilt angles from 0° to 90° vertical
from –30° to 30° lateral
Detection area (typical) 4 m (W) x 2,5 m (D)
Detection mode motion
Detection speed (minimum) 5 cm/sec. (measured in axis of sensor)
Supply voltage 12 V to 24 V AC ±10%
12 V to 24 V DC +30% / –10%
Mains frequency 50 to 60 Hz
Power consumption < 2 W
Standard output relay (free potential contact)
• max. contact voltage 42 V AC / 60 V DC
• max. contact current 1 A resistive
• max. switching power 30 W (DC) / 60 VA (AC)
Output hold time 0,5 sec. to 9 sec. (adjustable)
Manual adjustments
• sensitivity 2 push buttons (+ and –)
• orientation of sensing field dual mechanically (lateral and vertical)
Remote control adjustment
• sensitivity 10 levels (0 to 9)
• hold time 10 levels (0,5 s to 9 s)
• detection mode unidirectional, bidirectional, MTF,
reverse (EAGLE ONE HM only)
• immunity quasi-presence, normal, increased immunity
additional increased immunities
• mounting height standard, high
• output configuration active / passive
• door control automatic, permanently open/closed
• security from 1 to 4 digit access code
Temperature range from –20°C to +55°C
Standards R&TTE 1999/5/EC - EMC 89/336/EEC
Dimensions 120 mm (W) x 80 mm (H) x 50 mm (D)
Weight 0,215 kg

適用範圍

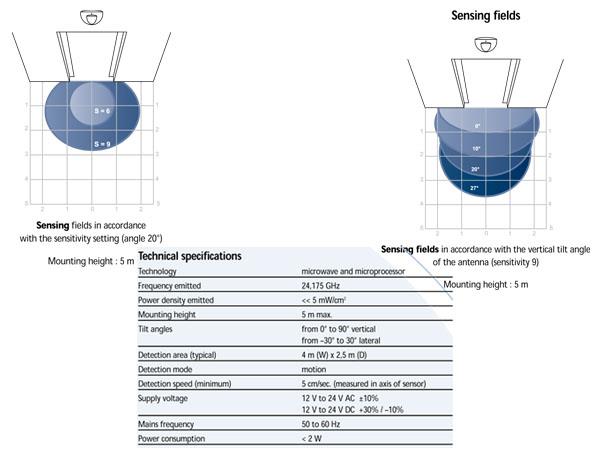

規格圖說

BEA Eagle 1-2HM 雷達感應器
